1、電纜特性

●額定電壓：

AC U0/U=0.6/1kV

DC 1.8kV(線芯對線芯，非接地系統,沒有負載下的回路)

如果電纜使用在直流系統中，其導體間的額定電壓應不大于電纜AC額定值U

1.5倍，在單相接地直流系統中，此數值應乘以0.5的系數。

●溫度范圍：

環境溫度：-40℃到+90℃

導體最高工作溫度：120℃

電纜運行的環境溫度最高到90℃。

依據EN60216-1標準進行考核，其絕緣和護套的溫度指數是120℃。
期望使用壽命是25年。
5秒鐘的短路溫度是200℃。

2、電纜結構

●導體

導體芯數：1芯，2芯

導體是EN60228(IEC60228、GB/T3956)中的第5類導體，而且必須是鍍錫的。

●導體的截面

1.5，2.5，4，6，10，16，25，35mm2。

●導體隔離層

在導體周圍可以使用一層合適的無鹵材料作為隔離層。

●絕緣

絕緣應是擠出型的無鹵材料，應是一層或緊密粘附著的幾層組成。絕緣應是實

且材質均勻，在剝離絕緣時必須盡可能不要損傷絕緣本身、導體和鍍錫層。

絕緣厚度由生產商規定，但最小值必須≥0.5mm。

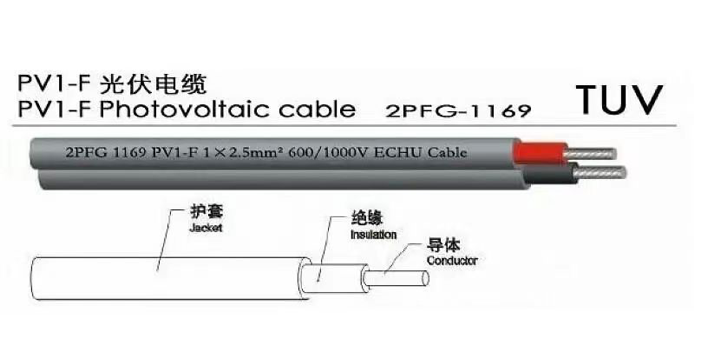

PV1-F(H1Z2Z2-K) 光伏電纜結構示意圖
